Ero API 6A -porttiventtiilin ja tavallisen porttiventtiilin välillä

1. Standardit ja sertifikaatit
API 6A -porttiventtiilit
Valmistettu American Petroleum Institute -sovelluksen API 6A: n, eritelmän, kaivojen ja joulukuusilaitteiden eritelmän mukaisesti.
Tämä standardi on kansainvälisesti tunnustettu standardi öljy- ja kaasuteollisuudelle, joka kattaa koko prosessin, mukaan lukien materiaalit, suunnittelu, valmistus, testaus, tarkastus ja laadunvalvonta.
API 6A vaatii korkeapaineöljy- ja kaasupäätä varten tuotteita seuraavien vaatimusten täyttämiseksi:
PSL (tuotespesifikaatiotaso): PSL1: stä PSL4: ään, mitä korkeampi taso, sitä tiukemmat vaatimukset.
PR (suorituskykyvaatimukset): Määrittää paineen, lämpötilan, tiivistyksen ja käyttöikäten suoritusindikaattorit.
Lämpötiluokka (T): Kattaa käyttöolosuhteet erittäin kylmästä korkeisiin lämpötiloihin, kuten L-, P- ja X -lämpötila -alueet.
NACE MR0175/ISO 15156: Varmistaa turvallisen toiminnan syövyttävissä ympäristöissä, jotka sisältävät rikkivetyä (H₂S).
Tavallisten porttiventtiilien yleisiä standardeja ovat API 600/602/603, ASME B16.34 ja GB/T 12234. Tätä venttiiliä käytetään pääasiassa tavanomaisissa teollisuudenaloissa, kuten kunnalliset putkilinjat, kattilat, voimalaitokset, kemikaalit ja alukset.

Sulfidiresistenssi- ja korkeapainevastusvaatimukset ovat alhaisemmat, ja PSL- ja PR-luokituksia ei yleensä vaadita.

Sertifiointivaatimukset ovat suhteellisen rentoutuneita, joten se sopii matalan ja keskisuuriin ympäristöihin.

14. Suunnittelu ja rakenne

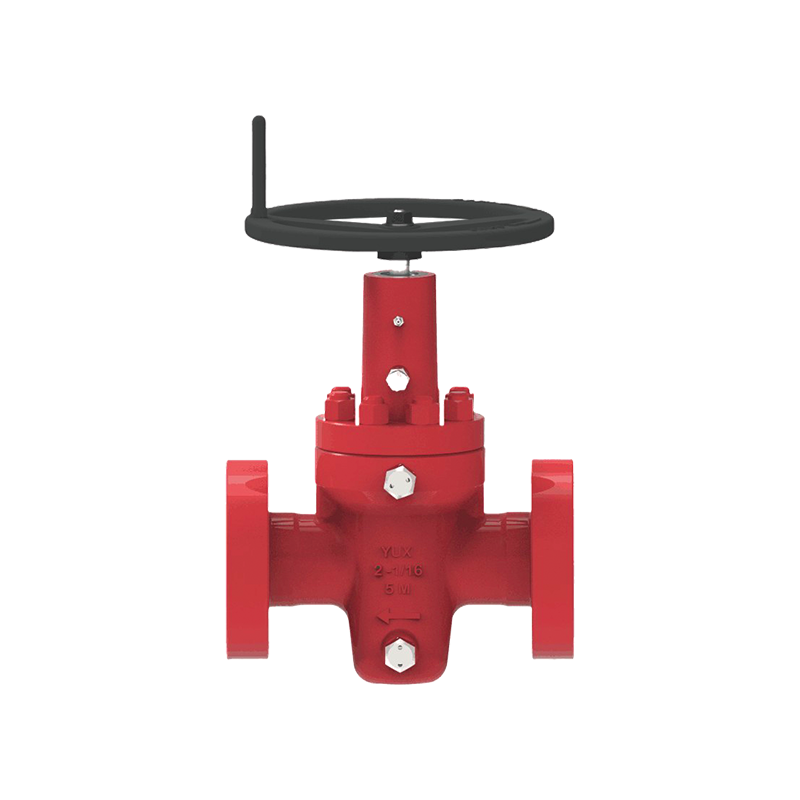

API 6A -porttiventtiili
Venttiilin rungon rakenne: Tyypillisesti rakennettu yksiosainen taontaprosessi, venttiilin rungossa on korkea materiaalivahvuus ja tiheä sisäinen rakenne, joka pystyy kestämään äärimmäisiä paineita ja lämpötiloja.
Tiivistysmenetelmä: Ensisijaisesti metalli-metallitiiviste, se ylläpitää luotettavaa tiivistettä korkean paineessa, korkeassa lämpötilassa, hiekkakuormitetussa ja syövyttävissä väliaineissa. Jotkut venttiilit hyödyntävät joustavia tai komposiittitiivisteitä matalapaineisiin sovelluksiin.
Venttiililevytyyppi: Yleensä rinnakkainen portti tai kaksoislevyinen suunnittelu tarjoaa alhaiset avaus- ja sulkemisvoimat ja suuren virtauksen kapasiteetin.
Painekäyttö: Saatavana 2 000 psi: stä 20 000 psi: iin.
Erityinen suunnittelu: Ominaisuudet STEM-pakkaus, automaattinen istuimen kompensointi ja rasvan ruiskutusportit helposti paikan päällä tapahtuvan huolto. Tavallinen porttiventtiili
Kehon rakenne: enimmäkseen valettu, mikä johtaa alhaisempiin tuotantokustannuksiin, mutta materiaalitiheys ei ole yhtä hyvä kuin väärentäminen.
Tiiviste: Enimmäkseen ei-metalliset tiivisteet (kuten kumi tai polytetrafluorietyleeni (PTFE)), jotka sopivat keskipitkän ja matalapaineisiin sovelluksiin, kuten veteen, kaasuun ja öljyyn.
Venttiililevy: Yleisesti käytetään kiilatyyppisiä tai joustavia kiilatyyppisiä levyjä, jotka ovat helppo valmistaa ja soveltuu yleiseen käyttöön.
Painekäyttö: Yleensä vaihtelee PN16: sta (noin 200 psi) PN100: een (noin 1450 psi), huomattavasti alhaisempi kuin API 6A.
Suunnitteluvaatimukset: Ei API 6A -kohtaisia ​​kaivojen ominaisuuksia, kuten rasvaportit ja kaksinkertaiset tiivisteet.

3. Käyttöympäristö
API 6A -porttiventtiilit
Erityisesti öljy- ja kaasuteollisuudessa, mukaan lukien:
Kaivopäälliköt
Joulukuus
Korkean paineen kerääminen ja kuljetusjoukot
Merialueiden porausalustat
Käyttöympäristö on erittäin vaativa: korkea paine, korkea lämpötila, matala lämpötila ja nesteet, jotka sisältävät CO₂, H₂s, hiekkaa ja syövyttäviä nesteitä.
Venttiilien tiivistyssuorituskyky, turvallisuus ja luotettavuus ovat erittäin vaativia; Mikä tahansa epäonnistuminen voi johtaa vakaviin onnettomuuksiin, kuten räjähdyksiin ja räjähdyksiin.
Tavalliset porttiventtiilit
Yleisesti käytetty kunnallisessa vesihöyryssä ja viemärissä, LVI: ssä, teollisuusputkissa, voimalaitoksen höyryssä, elintarvikkeissa ja farmaseuttisissa sovelluksissa.
Käyttöolosuhteet ovat suhteellisen lieviä: lähinnä väliaineiden välittäminen ympäristön lämpötilassa ja paineessa tai keskipitkästä alhaiseen paineeseen.
Vaikka vuoto tai vika tapahtuu, riski on yleensä alhainen ja ylläpito ja korvaaminen ovat helppoja.

4. Kustannukset ja ylläpito
API 6A -porttiventtiili
Kustannukset: Valmistus- ja ostohinnat ovat korkeat, koska ne vaativat korkealujuuden seosterästä (kuten AISI 4130, AISI 410, Inconel 625), joihin tehdään tiukka lämpökäsittely ja testaus.
Huolto:
Säännöllinen paineen testaus ja vuototarkastukset vaaditaan.
Jotkut tuotteet on suunniteltu rasvan ruiskutusporteilla ja online -istuimen vaihtoominaisuuksilla, jotka helpottavat nopeaa huoltoa kaivojen toiminnan aikana.
Huoltohenkilöstöllä on oltava erikoistuneet tiedot ja noudatettava API- ja öljy -yhtiön turvallisuusmääräyksiä.
Tavallinen porttiventtiili
Hinta: Suhteellisen alhainen, pääasiassa valuraudasta, hiiliterästä tai ruostumattomasta teräksestä valmistettu.
Huolto:
Yksinkertainen rakenne, helppo korjata tai korvata.
Osat ovat laajalti yhteensopivia ja ne voidaan korvata edullisin kustannuksin.
Monimutkaisia ​​säännöllisiä tarkastuksia ei tarvita; Korjauksia vaaditaan yleensä vain, kun toimintahäiriö tapahtuu.
